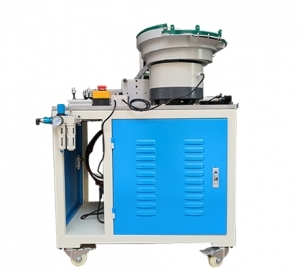

永磁電機轉子的半自動入磁機及其入磁辦法

    東莞入磁機介紹小型永磁電機的轉子由鐵殼與磁體層結合構成。結合前，磁體層為條狀軟磁資料，未充磁，待卷圈后壓入圓筒狀的鐵殼后再充磁。傳統的加工形式是先用充磁機在磁條上充 好磁再用入磁機將磁條壓入鐵殼，或用入磁機將磁條壓入鐵殼后再用充磁機充磁，這就需 要有充磁機和入磁機兩種設備分隔進行壓入和充磁作業，工序較雜亂，操作費事，出產功率 低，出產成本高。


    本創造的意圖就是針對現有技能存在的缺乏而供給一種集壓入和充磁作業為一 體、簡化工序、提高出產功率、下降出產成本的永磁電機轉子的半自動入磁機，還供給一種 永磁電機轉子的入磁辦法。為了完結上述意圖，本創造選用的技能計劃是永磁電機轉子的半自動入磁機，它 包含有放置鐵殼的套筒、放置磁條的料槽、將磁條推入套筒的送料設備、將鐵殼頂緊在套筒 口的頂料設備、將送進套筒的磁條壓入鐵殼的推料設備，料槽沿前后方向設置在套筒上靠 近左端的后方，料槽的后端銜接送料設備，頂料設備設置在套筒的右方，推料設備設置在套 筒的左方，套筒上鑲有繞其一周的強磁體。所述料槽的前端與套筒之間銜接有料軌。所述送料設備包含有送料氣缸、推料片，推料片的前端滑動插設在料槽中，推料片 的后端銜接送料氣缸的輸出端。所述頂料設備包含有頂料氣缸，頂料氣缸的輸出端向著套筒且固定銜接有頂頭。所述推料設備包含有推料氣缸，推料氣缸的輸出端向著套筒且固定銜接有壓頭。本創造還公開了永磁電機轉子的入磁辦法，它包含有以下過程A、將鐵殼放入套筒的放鐵殼處；B、將磁條推入套筒中；C、將鐵殼頂緊在套筒上；D、將推入套筒中的磁條壓入鐵殼，在壓入的過程中對磁條進行充磁。過程D中所述的在壓入的過程中對磁條進行充磁詳細為預先在套筒上鑲有繞其 一周的強磁體，磁條在壓入鐵殼的運動過程中與套筒上的強磁體相互作用取得磁力。本創造有利作用在于本創造供給的永磁電機轉子的半自動入磁機及其入磁方 法，它包含有套筒、料槽、送料設備、頂料設備、推料設備，料槽沿前后方向設置在套筒上靠 近左端的后方，料槽的后端銜接送料設備，頂料設備設置在套筒的右方，推料設備設置在套 筒的左方，將磁條放入料槽中和將鐵殼放入套筒的放鐵殼處，送料設備將料槽中的磁條推入套筒，接著頂料設備將鐵殼頂緊在套筒口，最終推料設備將送進套筒的磁條壓入鐵殼，完 成壓入作業；套筒上鑲有繞其一周的強磁體，磁條在壓入鐵殼的運動過程中導入磁力，然后 到達充磁的作用，本創造集壓入和充磁作業為一體，一站完結兩個工序作業，簡化工序，生 產功率高，出產成本低，節能環保，且結構簡單，易操作。
    權利要求
    永磁電機轉子的半自動入磁機，其特征在于它包含有放置鐵殼的套筒(8)、放置磁條的料槽(1)、將磁條推入套筒(8)的送料設備、將鐵殼頂緊在套筒(8)口的頂料設備、將送進套筒(8)的磁條壓入鐵殼的推料設備，料槽(1)沿前后方向設置在套筒(8)上接近左端的后方，料槽(1)的后端銜接送料設備，頂料設備設置在套筒(8)的右方，推料設備設置在套筒(8)的左方，套筒(8)上鑲有繞其一周的強磁體。
    2.依據權利要求1所述的永磁電機轉子的半自動入磁機，其特征在于所述料槽(1) 的前端與套筒(8)之間銜接有料軌(2)。
    3.依據權利要求1所述的永磁電機轉子的半自動入磁機，其特征在于所述送料設備 包含有送料氣缸(4)、推料片(3)，推料片(3)的前端滑動插設在料槽(1)中，推料片(3)的 后端銜接送料氣缸(4)的輸出端。
    4.依據權利要求1所述的永磁電機轉子的半自動入磁機，其特征在于所述頂料設備 包含有頂料氣缸(5)，頂料氣缸(5)的輸出端向著套筒(8)且固定銜接有頂頭(7)。
    5.依據權利要求1-4恣意一項所述的永磁電機轉子的半自動入磁機，其特征在于所 述推料設備包含有推料氣缸(10)，推料氣缸(10)的輸出端向著套筒(8)且固定銜接有壓頭 (9)。
    6.永磁電機轉子的入磁辦法，其特征在于，它包含有以下過程A、將鐵殼放入套筒的放鐵殼處；B、將磁條推入套筒中；C、將鐵殼頂緊在套筒上；D、將推入套筒中的磁條壓入鐵殼，在壓入的過程中對磁條進行充磁。
    7.依據權利要求6所述的永磁電機轉子的入磁辦法，其特征在于過程D中所述的在 壓入的過程中對磁條進行充磁詳細為預先在套筒上鑲有繞其一周的強磁體，磁條在壓入鐵殼的運動過程中與套筒上的強磁 體相互作用取得磁力。
    本創造觸及小型永磁電機技能領域，特指永磁電機轉子的半自動入磁機及其入磁辦法，它包含有套筒、料槽、送料設備、頂料設備、推料設備，料槽設置在套筒上的后方，料槽的后端銜接送料設備，推料設備、頂料設備別離設置在套筒的左、右方，將磁條放入料槽中和將鐵殼放入套筒的放鐵殼處，送料設備將料槽中的磁條推入套筒，接著頂料設備將鐵殼頂緊在套筒口，最終推料設備將送進套筒的磁條壓入鐵殼，完結壓入作業；套筒上鑲有繞其一周的強磁體，磁條在壓入鐵殼的運動過程中導入磁力，然后到達充磁的作用，本創造集壓入和充磁作業為一體，一站完結兩個工序作業，簡化工序，出產功率高，出產成本低，節能環保，且結構簡單，易操作。
